Pусский
Просмотры:0 Автор:Pедактор сайта Время публикации: 2025-08-18 Происхождение:Работает

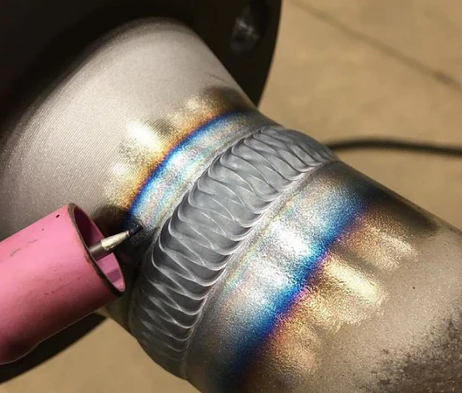

Что такое сварка TIG сварки алюминия? Тиг означает сварку газовой вольфрама. Мы направляем вольфрамовый электрод. Это не тает. Мы подаем отдельный стержень наполнителя вручную. Чистый аргон защищает дугу и лужу. Такое ощущение, как линии рисования, используя свет и металл. Многие команды выбирают Tig для чистых бусин на промышленных алюминиевых рамах профиля или нестандартные кронштейны из экструдированного алюминия.
Несоблюсный вольфрамовый электрод
Отдельный провод наполнителя
Инертный экранирующий газ, обычно 100 -процентный аргон
Педали ног или контроль кончика пальца для тепла
Короткая длина дуги для плотной, стабильной лужи
Быстрый поток
Очистить и обезживать соединение и наполнитель.
Удар с использованием высокой частоты.
Сформировать блестящую лужу.
Dab Filler на переднем крае.
Нажмите, заполните кратер, удерживайте пост-флоу.
Мы часто демонстрируем на небольших приживках, построенных из алюминиевых профилей T, затем переходим к реальным частям из алюминиевого экструзионного запаса.
Алюминий выращивает жесткую оксидную кожу. Он тает далеко над основным металлом. AC решает головоломку.
Электрод положительный, называемый EP, оксид скрабов.
Отрицательный электрод, называемый en, приводит тепло в основной металл.
Простая карта
| Аспект переменного тока, | что делает | визуальный сигнал | , когда корректировать |
|---|---|---|---|
| Время EP | Очищает оксид | Белая травление лента возле бусинки | Сажа на бусине, расширение EP |
| En Time | Проникновение | Более глубокая линия слияния | Оксидные острова, узкий EP |
| Частота переменного тока | Форма дуги | Высшее подтягивает дугу | Внешние углы, филе |
Мы настраиваем эти циферблаты на тонкий лист, литые детали или толстую тарелку. Он держит бусы яркими и последовательными.
Оба сварного алюминия . Каждый сияет в другой полосе. Мы выбираем на основе отделки, скорости и стиля части. Рамка робот -клеток в лаборатории может понадобиться Tig для чистых суставов вокруг алюминиевых угловых сгустков. Долгая пробежка на тарелке может вызвать MIG.
| фактор | сварки сварки алюминия | на алюминиевый |
|---|---|---|
| Внешний вид бусинки | Гладкая, плотная волна | Более широкий, более сборка |
| Контроль на тонком бульте | Высокий, точное тепло | Хитрый очень тонкий |
| Скорость на длинных швах | Помедленнее | Быстрее |
| Setup | Больше параметров | Проще после набора |
| Лучшее использование | Workbenches, светильники, демонстрируют детали | Кронштейны, лотки, длинные швы |
Да, в редких случаях. Это нуждается в навыках и строгой подготовке. DCEN Plus Helium может протащить тепло в очень толстые участки. Большие недостатки остаются, поскольку удаление оксида не происходит как AC.
Поверхность должна оставаться ультра чистой.
Arc Start кажется вялым на холодных частях.
Оксид может пройти через лужу.
Черная сажа отображается быстро, если охватывает газ.
Быстрый контрольный список для экспериментов DC
Гелий или смешивание AR-HE для плотности тепла
Большая вольфрама, плотная дуга, газовая линза
Короткие пробежки, постоянная очистка между проходами
Большинство новичков придерживаются AC. Мы делаем то же самое при строительстве светильников для охраны машины рядом с алюминиевыми рамами из нашего инвентаря нашего магазина. Это сохраняет результаты повторяющимися и дружелюбными для проверки.
Сначала мы остаемся в безопасности. Это окупает каждую бусину. Имейте в виду глаза, легкие, кожу и команду. Простые привычки предотвращают большие проблемы.
Дуга бросает интенсивный ультрафиолетовый и ИК. Глаза и кожа чувствуют это быстро. Мы выбираем оттенок шлема, который держит лужу прозрачной и низкой блики.
Quick Map Shade шлема
| усилитель | на | предложенный | оттенок |
|---|---|---|---|
| 40–80 а | 9–10 | Чистая лужа, мягкий свет | Хорошо для тонкого листа и пучков |
| 80–150 а | 10–11 | Хрустящие края, виден, волновая | Ежедневный рабочий диапазон |
| 150–200 а | 11–12 | Яркий, но контролируется | Пластина и филе |
| 200–250 а | 12–13 | Управляемая яркость | Тяжелые секции |
Носите защитные очки под капюшоном. Он защищает глаза во время чистки и шлифования.
Накрыть кожу. Куртка, шея и руки. Нет пробелов. Ультрафиолетовые ожоги чувствуют себя подлыми.
Проверьте объектив на наличие ям или дымки. Если это стирает лужу, мы обменяемся ее.
Тиг на алюминии может создать озон и нокс возле дуги. Легкие ненавидят это. Мы отталкиваем пары, пока щит аргона остается спокойным.
Используйте локальную добычу. Рука или капюшон рядом с шлейфом. Не так близко, это нарушает газ.
Стремиться к нежному розыгрышу. Если дуга мерцает или поднимается вверх, воздушный поток бежит слишком сильно.
Попробуйте простой тест. Держите небольшой источник дыма возле сустава. Он должен дрейфовать в капюшон, а не кружиться над чашкой.
Держите магазин воздуха двигаться. Двери открываются, вентиляторы настроены для плавного потока. Нет прямого взрыва на факел.
Поток воздуха делает и не
Поместите капюшон немного выше и в сторону лужи.
Не указывайте вентилятора прямо на чашку. Это лишает щит.
Сделайте кисть и протрите детали. Меньше дыма, меньше раздражителей.
Аргон чувствует себя в безопасности. Он вытесняет кислород, у него нет запаха, он не предупреждает. Ограниченные пространства становятся рискованными быстро.
Избегайте ям, танков, узких комнат. Если мы должны войти, используйте кислородный монитор.
Держите цилиндры в вертикальном положении и прикованные цепью. Кэпки на транспорте.
Проверьте утечки с помощью мыльной воды. Шипение означает, что мы закрываем клапан и исправляем его.
Линии очистки только по мере необходимости. Нет длинных свободных потоков в комнату.
Цилиндровый контрольный список обработки цилиндров
Закрепить в двух точках
Заглушить во время движения
Клапан закрыт, когда холостое время
Регулятор нетронутым, измерения читаемые
Огонь любит шлифовальные машины, разбрызгивание и пыль. Мы установили залив для безопасной работы, прежде чем мы нанесем душу.
Пожарная безопасность
Четкие сжигания из зоны.
Держите рейтинг -огнетушитель рядом. Все это знают и могут схватить это.
Назначьте пожарные часы на тяжелые работы.
Охладите деталь на нерагисной поверхности. Нет маслянистых тряпок поблизости.
Кабельная маршрутизация
Lay Wids плоско, вдали от острых краев.
Нет петли вокруг тела. Нет узлов под ботинками.
Лента или укрытия, чтобы ноги не зацепились.
Зажим для сустава. Короткий путь возврата помогает стабильности.
Контрольный список СИЗ
| ток | , | как |
|---|---|---|
| АВТО ДЛЯ ДЕЙСТВИЯ ШЕМКА | Ультрафиолетовый и ир и брызг | ☐ |
| Защитные очки | Чистить и измельчить | ☐ |
| Сварочная куртка и рукава | Покрытие кожи | ☐ |
| Тиг перчатки | Ловкость и тепло | ☐ |
| Кожаные ботинки | Защита ног | ☐ |
| Респиратор (при необходимости) | Озон/частицы | ☐ |
| Защита слуха | Шлифование и резка | ☐ |
Прежде чем мы сваремся
Части обезжиривались и почистились. Чистая скамейка.
Извлечение на. Вентилятор установлен для плавного потока.
Цилиндр безопасности. Набор регулятора. Нет утечек.
СИЗ на. Огасание в досягаемости. Земля рядом с сварной площадкой.
Мы сохраняем это простое и практичное. Возьмите правильный комплект, наберите несколько оснований, затем нажмите чистые дуги.
Режим переменного тока для алюминия. Оксид разрывается под EP, металл нагревается под EN.
HF начинается для чистой дуги. Нет вольфрамовых кранов.
Правило усиливания: около 1 ампер на 0,001 толщины. Установите для больших радиаторов.
Стартер переменного тока: 65–75 процентов. Больше EN для проникновения, больше EP для очистки.
Стартер частоты переменного тока: 100–120 Гц для углов и филе, 60–80 Гц для более широкой лужи.
Независимый EN/EP -усиление, когда источник питания позволяет. Выше, чем EP для более глубокого слияния и прохладного вольфрама.
Газ после потока: продолжайте экранироваться над бусинкой и вольфрама на несколько секунд.
Функция быстрой карты
| вы | видите | примечания |
|---|---|---|
| AC Режим | Снятие оксида плюс слияние | Всегда включен для алюминия |
| Переменный баланс | Очищает против проникновения | 70% EN, Tweak By Etch Band |
| Частота переменного тока | Ширина дуги против фокуса | 100–120 Гц для тесной работы |
| En/ep раскол | Больше слияния, меньше вольфрамового тепла | EN выше EP на продвинутых инверторах |
| Пост-поток | Защищает бусин и вольфра | 5–10 с, дольше на больших чашках |
Газовый объектив дает более плавный поток и более широкий охват. Удобно рядом с краями и углами.
Стандартная чашка отлично работает на открытых суставах и купонах.
Руководство по размеру чашки :
#6–#7 для легкой работы до ~ 120 A
#8– 10 для 120–200 A или жесткий доступ
Большие чашки для наружных углов, длинная наставка, тяжелые секции
Корпус коллеги : стандарт для общего использования, корпус газовой линзы для более спокойной экранирования.
Задняя крышка : короткая крышка для плотных мест, длинная крышка для удобства на скамейке.
Выбор чашки
| . | Используйте | готовый | контроль |
|---|---|---|---|
| Приклад, тонкий лист | ≤ 1,6 мм | #6–#7 | 7–10 |
| Внешний угол | 2–6 мм | #8–#10 | 9–14 |
| Филе в кадре | 3–10 мм | #8–#10 | 10–14 |
Выберите 2% лантана для сильного всестороннего выбора. Цервизированные или цирконированные также хорошо работают.
Чистые вольфрамовые и большие сферические шарики получают пропуск на современные инверторы. Дуговые блуждают, нагревает наконечник, чистящая полоса растет слишком широко.
Сформируйте наконечник до усеченного конуса или небольшого купола. Держите его коротким и аккуратным.
Руководство по размеру вольфрама
| над | тем | , |
|---|---|---|
| 1,6 мм (1/16 дюймов) | ~ 40–130 а | Тонкий лист, маленькие чашки |
| 2,4 мм (3/32 дюйма) | ~ 90–200 а | Ежедневная рабочая лошадка |
| 3,2 мм (1/8 дюйма) | ~ 150–300 а | Толстая тарелка, длинные пробежки |
ER4043 : гладкая лужа, легкое кормление, хорошее сопротивление трещин на многих работах.
ER5356 : Более высокая прочность, лучше для структурных деталей и кронштейнов, разных цветов после анодирования.
Диаметры : 1,6 мм (1/16 дюймов) для тонких деталей, 2,4 мм (3/32 дюйма) для общей пластины, 3,2 мм (1/8 дюйма) для тяжелых секций.
Заливщик выбора
| почему | это | имеет | значение | для |
|---|---|---|---|---|
| ER4043 | Середина | Дружелюбно | Более близкий матч | Отливки, генерал |
| ER5356 | Выше | Stiffer | Более темный сдвиг | Рамки, кронштейны, морские |
Когда изменить размер провода
Повышение для толстой пластины, больших частей радиатора, длинных бусин.
Расширение на тонкие шкуры, небольшие углы, короткие пробежки.
100 -процентный аргон покрывает большую часть работы. Чистые запуска, стабильная дуга, яркая бусинка.
Смеси с аргоном -гелием помогают очень густую алюминий. Более горячая дуга, более глубокий укус. Начните около 75/25 AR/ Затем он настроен.
Держите газовые линии без утечки. Гладкий поток бьет высокий поток.
Газовый сборщик
| перемещения | движения | в |
|---|---|---|
| ≤ 6 мм лист | 100% AR | Легкие старты, чистая волна |
| 6–12 мм пластина | 100% AR | Добавить усилители или нагреть по мере необходимости |
| ≥ 12 мм пластина | AR - он смесь | Дополнительная плотность тепла |
Искрыть щетка содержится только для алюминия. Нет перекрестного загрязнения.
Ацетон для обезжиривания перед чисткой.
Бесплатные салфетки для последнего прохода.
Зажимы и приспособления для стабильных суставов и повторных настройки.
Медные охлаждения или поддержка для тонких краев и теплового контроля.
Инструменты макета : писец, квадрат, инструменты для выслушивания, свежие абразивы.
Контрольный список скамейки
Детали обезжиренные, развернутые края
Щетка готово, помеченная только для алюминия
Чашки и газовые объективы, отсортированные по размеру
Свежий вольфра
Наполнители, вырезанный, вытирал концы
Зажимы, квадраты, медная поддержка на столе
Сначала набираем машину. Это экономит время, он экономит переделку. Простые циферблаты направляют чистые бусины на алюминии AC Tig.
Начните около 1 ампер на 0,001 в толщине базового металла. Затем подтолкнуть к совместному стилю и позиции.
Стартовый стол
| стиле | сустава | чашка | чашка |
|---|---|---|---|
| 1/16 в | 0,063 в | ~ 60–80 а | Тонкий лист, короткая дуга |
| 3/32 в | 0,094 в | ~ 90–120 а | Общие кронштейны |
| 1/8 в | 0,125 в | ~ 120–160 а | Диапазон рабочей лошадки |
| 3/16 в | 0,188 в | ~ 180–220 а | Добавить гвозди, устойчивые путешествия |
| 1/4 в | 0,250 дюйма | ~ 240–300 а | Разогрейте или AR - он помогает |
Советы
Плоское положение работает круче. Вертикальные или накладные расходы нуждаются в прикосновении меньше тепла.
Медная поддержка снижает риск сжигания на тонких краях.
Длинные шарики втягивают тепло. Мы пумаем педаль или паузу между секциями.
AC разбивает время между EP и EN. Бледная травление рассказывает историю.
Что говорит бусинка
| газовый | поток | ( |
|---|---|---|
| Слишком много EP | Сажа на пальцах пальца, горячий вольфрамовый, широкая белая полоса | Сдвинуться в сторону большего |
| Слишком маленький EP | Оксидные острова, тусклые края, плохо | Добавить EP, пока острова исчезнут |
| О правом | Узкий ровный травления, яркий бусин, стабильный наконечник | Оставьте это, сосредоточьтесь на длине дуги |
Стартовый ход
Установить ~ 70 процентов вв . Смотрите травление. Отрегулируйте несколько точек за раз.
Если наконечник светится рано, EP работает высоко. Если оксиды катания на коньках через лужу, EP работает низко.
Изменения частоты формы дуги и рулевого управления.
Быстрый выбор
| L | / | мин |
|---|---|---|
| 60–80 Гц | Более широкая, более мягкая дуга | Плоская тарелка, открытые прикладные соединения |
| 100–150 Гц | Более плотный, более направленный | Филе, внешние углы |
| 200+ Гц | Очень плотные, четкие края | Тонкие углы, маленькие суставы, точное тепло |
Более высокие числа фокусируют дугу. Более низкие числа распространяются на тепло для более широкого влажного в море.
Некоторые инверторы разделяют ток на каждую половину цикла. Мы используем его для более глубокого слияния и прохладного вольфрама.
Повысить EN выше EP. Это толкает тепло в работу.
Держите EP скромный. Он очищает оксид, останавливает перегрев наконечника.
Небольшие изменения уходят далеко. Мы отслеживаем полосу травления и плавность лужа.
Экранирование имеет значение так же, как усилители. Спокойный газ, спокойная лужа.
По размеру чашки
| ) | диаметра | диаметра |
|---|---|---|
| #6–#7 | 7–10 | Тонкий лист, короткий |
| #8–#10 | 9–14 | Ежедневная работа, углы, филе |
| Большие чашки | 12–18 | Длинная наставка, наружные углы |
Post-Flow держит вольфрамовый и бусин в аргоне, пока они прохладны.
Время после потока : ~ 5–10 с на маленьких чашках, дольше на больших вольфрамовых или горячих пробегах.
Хиз останавливается слишком рано, советы становятся серыми. Мы добавляем секунды, пока кончики не останутся блестящими.
Чистые запуска, чистые остановки. Мы позволили машине помочь нам.
HF Start или HF непрерывно для стабильности дуги рядом с краями.
Предварительное покрытие : 0,3–0,7 с, чтобы газ прибывает перед дугой.
Вверх по склону : короткий рамп для гладкого образования луж.
Вниз по склону : нежно, а затем наполняйте кратер, используя небольшой мазки в конце.
Держите чашку для пост-потока. Он защищает охлаждающий бусин и горячий наконечник.
Карта управления
| . | Цель | стартового |
|---|---|---|
| Предварительный цвет | Затопить чашку перед дугой | 0,5 с |
| Вверх по склону | Предотвратить холод | 0,3–0,7 с |
| Вниз | Предотвратить трещины кратеров | 0,7–1,5 с |
| Пост-поток | Щит вольфрам и бусин | 5–10 с |
Мини -контрольный список
Усилители, установленные толщиной, затем обрезаны для сустава и положения
Баланс настроен на оладетельную группу, а не догадки
Частота, соответствующая геометрии сустава
EN выше EP на передовых машинах для слияния и срока службы наконечника
Поток газа устойчив, после потока достаточно долго для яркого наконечника
Мы замедляемся, затем заставляем каждый ход подсчитать. Короткая дуга, чистые дэб, спокойные руки. Это похоже на то, как писать свое имя в свете.
Земля размещения
Зажим недалеко от сустава. Краска и анодирование удалено под зажимом.
Твердый контакт. Нет краски. Нет масла.
Сборка факела
Газовый объектив для плавного экранирования по краям и углам.
Стандартная чашка для открытых суставов или тренировочных пробежек.
Числа чашек : #6- #7 для тонкого листа, #8- #10 для большинства заданий, больше для длинной наставки.
Вольфрам : от 1/16 до 322 года для общей работы. Наконечник сформирован на усеченный конус или небольшой купол.
Руководство по быстрому факелу
| значения | детали | стиль | чашка | чашка |
|---|---|---|---|---|
| Тонкий листовой приклад | #6-#7 | 1/16 в | Короткий | Легкие старты, маленькая лужа |
| Филе или угол | #8-#10 | 3/32 в | Короткий средний | Более плотная дуга помогает намочить |
| Внешний угол, длинная досягаемость | #10+ газовый объектив | 3/32 в | Дольше | Дополнительный поток сохраняет щит стабильным |
Две руки заперты. Одна на факеле, одна на наполнителе, запястья, закрепленные на столе или части.
Угол отталкивания факела около 10-15 градусов . Маленький худой, устойчивый запястье.
Установите свою линию путешествия перед началом дуги. Глаза на следующие 10 мм, а не только на вершину.
Держите длину дуги около 1 до 1,5 х диаметра вольфрама.
Короткая дуга затягивает тепло, понижает пористость, осветляет бусин.
Если дуга шипит или блуждает, двигайтесь ближе и сбросьте ручную скобу.
Дуговые сигналы
Слишком длинное: зернистая лужа, сажи, ног, ленивый ввязка.
Прямо справа: хрустящий край лужи, тихий шипение, узкая травление.
Начните дугу, дождитесь блестящего жидкого объектива. Края выглядят ярко и мобильными.
Нет спешки на первом манере. Пусть базовый металл открыт.
Если это выглядит тусклым или вялым, добавьте дыхание педали или баланс переменного тока к большей очистке на машине.
Визуальный контрольный список
Блестящий бассейн
Очистить ореол на краю
Нет перца на поверхности
Поправьте на переднем крае лужи. Держите проволоку внутри газовой конверты.
Короткие, частые маски. Маленький ритм контролирует тепло и ширину бусин.
Потяните проволоку перед возобновлением движения. Никакой проволоки перетаскивания в открытом воздухе.
Наполнитель делай и не
Сделайте обрезать и протрите конец перед пробежкой.
Держите руку низкой и устойчивой.
Не опускайте вольфрама. Если это произойдет, остановитесь, по -настоящему сбросить.
Рамчатка : облегчить нагреву, пусть лужа открывается.
Устойчивое путешествие : держите точку среднего педаль, затем модулируйте во время каждой манечки.
Кратерная заполнение : замедлитесь в конце, добавьте небольшой мазен, а затем нарастайте до нуля.
Держите чашку на месте для пост-потока. Лужа и вольфрам прохладны под аргоном.
Сроки педали
| вольфрамового | фреймстена | . |
|---|---|---|
| Начинать | Плавное наращивание | Сформировать чистую лужу |
| Бегать | Маленькие импульсы во время талочек | Держите бусин даже, ограниченный перегрев |
| Конец | Медленный рамп | Остановите кратер |
Используйте каденцию пошами . Переместите несколько миллиметров, сделайте паузу, пройдите, снова двигайтесь.
Считайте в вашей голове. Один-два, один-два.
Расстояние между волнами соответствует вашему подсчету. Даже считайте, даже текстуру.
Если лужа растет слишком широко, сократите дугу, ускорите перемещение, добавьте меньшие талочки.
Мы выбираем наполнитель, прежде чем ударить дугу. Это формирует силу, внешний вид и пост-финишные результаты. Простые правила помогают, затем тесты на лом подтвердите выбор.
Течет легко. Смачивание чувствует себя спокойной, бусинка лежит плоско.
Хорошее сопротивление трещин на многих рабочих местах, включая ремонт листа.
Любит тепло управление на тонких шкурах. Это прощает небольшие пробелы.
Анодиз становится темно -серым. Color Contrast показывает быстро на шоу.
Где мы захватываем 4043
General Fab на экстразициях 6xxx
Литые алюминиевые корпуса и скобки
Косметические суставы, которые нуждаются в гладких рядах перед анодизмом или краской
Более высокая прочность на растяжение. Главный бусин под нагрузкой.
Лучший выбор для морской или кронштейны.
Хорошо питается большими диаметрами для тяжелой пластины.
Анодизация обычно ближе к базовому цвету на 5xxx/6xxx.
Где мы захватываем 5356
Рамы, брекеты и алюминиевые балки в приспособлениях
Морское оборудование, рампы, машинные стойки
Части, которые принимают вибрацию или шок
| | | |
|---|---|---|
| Ощущение бусинки | Гладкий, легкий влажный | Сернее, больше сборки |
| Сопротивление трещины | Сильна на многих сплавах | Хороший, жесткий под гибкой |
| Растяжение | Умеренный | Выше |
| Кормить большими диаметрами | Умеренный | Сильный |
| Анодировать цвет | Темно -серый контраст | Более близкое совпадение на многих 5xxx/6xxx |
| Типичные рабочие места | Ремонт актеров, общий фаб | Структурные рамки, морские |
Мы держим оба на скамейке. Он охватывает большинство работ над проектами промышленного алюминиевого профиля, в том числе V -слот -алюминиевых рамков или изогнутых рельсов из изогнутого алюминиевого профиля .
Сначала выберите наполнитель базовым сплавом, а затем настройте по потребностям обслуживания.
| | | | |
|---|---|---|---|
| 6061-T6 | Сильный, теплопроводимый | 4043 или 5356 | 4043 для плавного потока и сопротивления трещин. 5356 для более высокого растягивающего и более тщательного цвета анодирования. Хаз смягчается после сварного шва. |
| 5052-H32 | Не обработанная, хорошая формируемость | 5356 | Магниевое основание хорошо сочетается. Приятно для ограждений и подносов. |
| 3003 | Мягкий, очень формируемый | 4043 | Легкая лужа, чистые косметические бусы. |
| Литой алюминий (A356, аналогичный) | Риск пористости, богатый кремния | 4043 | Предварительный нагрейте помогает. Короткие бусы, частая очистка между проходами. |
Если работа смешивает сплавы, мы выбираем наполнитель, который сначала защищает риск трещин. Сила идет дальше.
| | | |
|---|---|---|
| 1/16 в (1,6 мм) | Тонкий лист, углы | Охладитель, плотный контроль |
| 3/32 в (2,4 мм) | Ежедневная работа | Сбалансированное месторождение, устойчивый ритм |
| 1/8 в (3,2 мм) | Тяжелая тарелка, длинные бусы | Меньше остановок, более сильнее замораживание |
Мы сокращаемся для крошечных углов на корпусах от 5052 .
Разные металлы любят разные химии. Сливные сварные швы в больших пробелах в композиции быстро образуют хрупкие слои. Мы используем безопасные маршруты.
Алюминий до стали
Прямое слияние: не рекомендуется. Хрупкие интерметаллические растут быстро.
Более безопасный путь: биметальные переходные полоски или вставки, связанные с взрывом. Сторона алюминия сварки с использованием 4043 или 5356 на сплав, затем соедините стальную сторону, используя стандартный стальный процесс.
План резервного копирования: механические крепежные элементы, клейкая связь или тигская пашка на алюминиевой стороне плюс стальные сварные швы поблизости.
Алюминий до меди
Высокая теплопроводность вытаскивает тепло. Бассейн идет вялым.
Интерметаллики растут хрупкими.
Варианты: Механические соединения, выделенные переходные материалы или контролируемый Tig Brawing с использованием наполнителя Al-Si на медных прокладках. Маленькие бусины, строгая чистота, короткие тепловые циклы.
Матрица решения
| | | | | |
|---|---|---|---|---|
| Аль ↔ Сталь | Нет | Да, предпочтительнее | Ограниченная, ниша | Да |
| Аль ↔ медь | Рискованно | Да, где доступно | Возможно на простых прокладках | Да |
Сначала мы проверяем каждый разнодный сустав на купонах. Короткие пробежки, свежий подготовка, плотное покрытие газа. Это спасает реальные части от сюрпризов.
Мы держим движения простыми. Короткая дуга, чистый наполнитель, спокойные руки. Он быстро окупается на реальных работах, таких как алюминиевые рамы или ламповые панели перегородков .
Держите длину дуги около от одного до полутора вольфрамовых диаметров.
Держите проволоку внутри щита. Не кормить на открытом воздухе.
Вытрите проволочные концы с помощью ацетона. Обрежьте скучные советы перед пробежкой.
Если появляется SOOT, двигайтесь ближе, устойчиво устойчиво, проверьте поток газа.
Quick Cue Table
| | | |
|---|---|---|
| Зернистая бусинка | Дуг слишком долго | Закройте разрыв, сократите наклейку |
| Сажи ног | Слабое экранирование или низкий EP | Увеличьте поток прикосновения, добавьте EP на несколько очков |
| Скучная, плоская лужа | Грязная проволока или база | Повторный проход, Fresh Brush Pass |
Дейб маленький, часто не подойдет. Паддл остается плотной, бусинка остается узкой.
Цель отворачивается на переднем крае. Нет перетаскивания.
Если бассейн слишком сильно осветляет, добавьте быстрый удар, поднимите, продолжайте путешествовать.
Мини -тренировка
Запустите прямую линию на ломе.
Считайте один-два, набрать на два.
Держите пульсинговый интервал даже по всей линии.
Держите нежный 10–15 ° толчок. Крутые углы дуют щит и потяните в воздух.
Посадить обе руки. Локти вниз, запястья, закрепленные на скамейке или части.
Для неловких углах на индивидуальных алюминиевых экструзионных деталях, обмениваться на короткую заднюю крышку, приведите тело в ближайшее время.
Угол против эффекта
| | | | |
|---|---|---|---|
| 0–5 ° | Сильный | Глубокий, сфокусирован | Используйте на филе |
| 10–15 ° | Сбалансированный | Чистые носки, стабильная дуга | Ежедневная цель |
| 20 °+ | Слабый | Сажа, риск пористости | Уменьшить угол, повторно бреть |
Бледная полоса травления должна выглядеть узкой и равномерной.
Слишком много EP → Горячая вольфрамовая, широкая белая полоса, сажа. Сдвиньте к нему больше en.
Слишком мало EP → Оксидные острова, плохой влажный. Добавить EP несколько очков.
Баланс чит -карта
| | | |
|---|---|---|
| Широкая белая бахрома | Избыточный EP | Добавить EN 5–10% |
| Темные острова в пальцах | Низкий Ep | Добавить EP 5–10% |
| Яркая бусинка, узкая бахрома | На цель | Оставьте это, смотрите длину дуги |
Остановитесь, как только лужа превращается в остров или серой.
Повторно проведите, одевайтесь, повторно вольфрамовый вольфра
Поменять на свежую чашку или экран, если поток кажется грубым.
Быстрый сброс побеждает длинный размол после неудачного прохода.
Сбросить контрольный список
Базовая вытер и почистота
Вольфрам чистый, легкий купол или усеченный наконечник
Газовая линза прочитывает уплотнительные кольца
Наполнитель заканчивается ярко и сухой
Pro Tip Box для реальных частей
На тонких краях для подноса или дверных рамках припарковать медную охлаждение под шва. Пада остается маленькой, бусинка выглядит четкой.
Для длинных швов на стойках добавьте короткие паузы каждые 75–100 мм. Тепловые капли, цвет остается ярким.
Держите небольшой комплект с алюминиевыми аксессуарами профиля готовы: конечные крышки, угловые зажимы, быстрые квадраты. Установки идут быстрее, бусинки земля, где мы планировали.
Мы все иногда проскальзываем. Найдите знак, сделайте одну настройку, двигайтесь дальше. Используйте этот список на скамейке.
| | | |
|---|---|---|
| HF не установлен правильно | Жесткие старты, дуга выпадает | Установите запуск HF или HF непрерывный, проверьте провода, чистая заземляющая площадка |
| Неправильный вольфрамовый или переполненный наконечник | Блуждающая дуга, широкая полоса травления | Обмениваться на 2 процента лантана или северных, одевайтесь на усеченный конус |
| Загрязненные поверхности или наполнитель | Перец в луже, тусклый бусин | Degrease → Brate → Final Wipe, обрезка и кончики наполнителя |
| Дуг слишком долго | Зернистая бусинка, сажа на пальцах пальца | Шортена дуга до 1–1,5 × вольфрамовый диаметр |
| Чрезмерный угол факела | Пористость шипы, шумная дуга | Удерживайте угол отталкивания 10–15 °, повторно растягивайте обе руки |
| Над или под балансом переменного тока | Сажи из бусинки или оксидных островов | Настройка по ширине травления, добавьте или уменьшите EP небольшими шагами |
| Недостаточно газового пост-потока | Серый вольфрамовый хвост, тупой хвост из бусинки | Расширить пост-потоки 5–10 с, удерживайте чашку над кратером |
| Слишком много тепла, нет путешествия | Сжигание, деформация | Поднимите скорость путешествия, добавить паузы, использовать медную поддержку |
| Неправильный диаметр провода | Холодный колен или охлаждение | Размер для тонкого листа, увеличить для тяжелой тарелки |
| Пропустить кратер | Звездные трещины в конце | Вниз, маленький финальный маз |
A: AC очищает оксид; Только толстая тарелка DC, гелий.
A: 4043: гладкий, устойчивый к трещину. 5356: сильнее, структурный.
A: около 1А на 0,001 дюйма 1/16: 60-80; 1/8: 120-160; 1/4: 240-300.
A: Два процента лантана; 1/16-3/32 в; усеченный наконечник.
A: Чистый металл и проволока; короткая дуга; устойчивый газ; Добавить Ep.
A: Узкое даже травление хорошо. Широкий белый: уменьшить EP. Оксиды: добавить EP.
A: Разогрейте только толстые работы. 140-250 F. InterPass ниже 300 F.
A: Downslope, крошечный финальный Dab, держите постфлоу.
A: Да для тонкого листа. Понижает тепло, выравнивает рябь.
A: Лист: предпочитаю 4043, нежный предварительный нагрев, короткие бусины, частая очистка.
A: Postflow 5-10 S Маленькие чашки; дольше на горячей вольфраме.
A: Остановите, отклинайте наконечник, Reclean, перезапуск.
