20 способов соединения промышленных алюминиевых профилей.

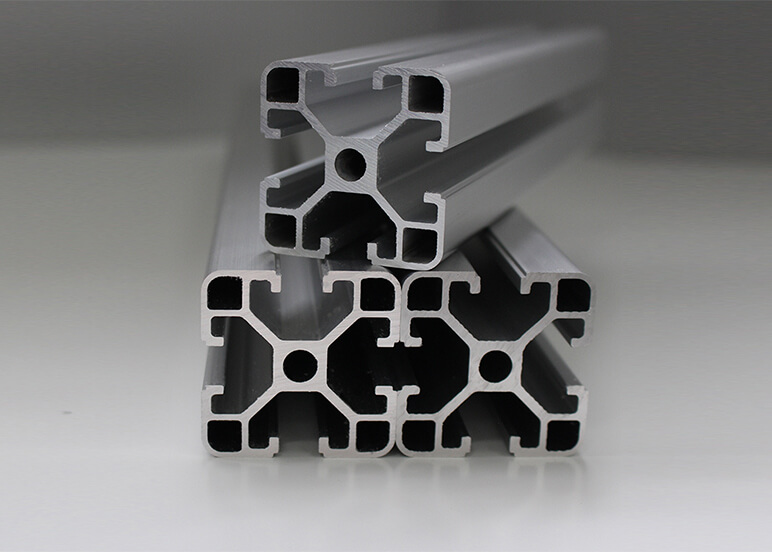

В последние годы, в связи с быстрым развитием процесса индустриализации, промышленность алюминиевых профилей быстро развивалась.Продолжают появляться различные новые продукты, новые процессы и изделия из алюминиевых профилей нового назначения, которые появляются в транспортной, электронной, машиностроительной, легкой, нефтяной и химической промышленности., авиационная, аэрокосмическая и другие отрасли промышленности.

При сборке алюминиевого профиля в изделие используется специальная фурнитура для алюминиевого профиля, которая не требует сварки, более экологична, чрезвычайно удобна в монтаже, демонтаже и перемещении, а также существуют различные способы соединения.Далее давайте кратко представим 20 способов соединения алюминиевых профилей в виде анимации!

1. Встроенные разъемы

1.1 Используется для соединения двух профилей под углом 90°, скрытого соединения и высокой прочности соединения.

1.2 Режим промежуточного подключения:

2. Код угла (90°, 45°, 135°)

Он используется для внешнего соединения фиксированного угла профиля, который разделен на три угловых соединения 90°, 45° и 135° и может фиксировать уплотнительную пластину.

2.1 Уголок из литого под давлением алюминия, прямоугольное соединение:

2.2 Экструзионное алюминиевое прямоугольное соединение:

2.3 Алюминиевое соединение с углом экструзии 45° и 135°:

3. Винтовое соединение

Он используется для внутреннего соединения двух профилей под углом 90°, который легко монтировать и разбирать, и часто используется для простых соединений крышек профилей.

3.1 Соединение с помощью болтов с цилиндрической головкой

3.2 Соединение с круглой головкой

4. Г-образный соединитель с угловым пазом (90°).

Используется для соединения двух профилей под углом 90°, легко монтируется и разбирается, профили не требуют дополнительной обработки.

5. Высокопрочный соединитель с угловым пазом (45°).

Он используется для соединения двух угловых пазов профиля 45°, обладает высокой прочностью и часто используется для крепления профилей дверной коробки.

6. Концевые соединители

Используется для соединения под прямым углом двух или трех профилей, прочного, но красивого.

7. Трехмерные разъемы (прямой угол)

Используется для соединения трех профилей под прямым углом, что удобно и быстро.

8. Трехмерный разъем (угол R)

Для прямоугольного соединения трех дугообразных профилей.

9. Эластичные застежки

Используется для внутреннего соединения двух профилей под углом 90°, легко устанавливается и разбирается.

10. Концевой соединитель

Используется для внутреннего соединения двух профилей под углом 90°, скрытого соединения и высокой прочности соединения.

11. Однословный соединитель

Для высокопрочного парного соединения двух профилей.

12. Анкерный соединитель

Используется для соединения двух профилей, доступны различные углы, а скрытое соединение удобно для установки профиля.

13. Живая петля

Он используется для соединения двух профилей и может произвольно регулироваться от 30° до 150°.

14. Соединительная пластина рулевого управления.

Он используется для соединения различных профилей и может поворачиваться под разными углами.

15. Плата подключения

Используется для соединения нескольких профилей, прочность соединения высокая, нет необходимости обрабатывать профили, удобен монтаж.

16. Код угла поворота рулевого колеса.

Позволяет осуществлять соединение профилей под любым углом.

17. Головка болта в сборе

Вставьте в профиль упругую гайку, вставьте круглую стойку в другой профиль и зафиксируйте ее болтами.

18. Крестообразная соединительная пластина.

Высокопрочные соединения для однопалевых конструкций профиля «+»

19. L-тип, T-тип — внешняя соединительная пластина.

Для высокопрочного соединения одноканальных конструкций профилей «Г» или «Т».

20. Тип Y – внешняя соединительная пластина.

Высокопрочное соединение для однослотовых конфигураций профиля '-'.

Чтобы сделать хорошую рамную конструкцию из алюминиевого профиля, очень важно выбрать разумный метод соединения.Краткое изложение вышеупомянутых методов соединения алюминиевых профилей станет полезным справочником для всех.
