Просмотры:0 Автор:Pедактор сайта Время публикации: 2024-01-15 Происхождение:Работает
Промышленные кабельные эстакады из алюминиевого профиля имеют широкий спектр применения.Оптические кабели, провода и кабели необходимо прокладывать там, где они есть, например, при строительстве базовых станций в компьютерных залах.Являясь незаменимым вспомогательным оборудованием для коммуникационного оборудования в современных помещениях с оборудованием связи, кабельные стойки из алюминиевого сплава не только выполняют функцию поддержки веса всех кабелей, обеспечивают проводку и обеспечивают верхнюю фиксированную точку опоры для оборудования, но также выполняют функцию украшения оборудования. комната.
Где его можно применить, кроме помещений с телекоммуникационным оборудованием?
В XXI веке индустриализация развивается быстрыми темпами.Независимо от того, какая отрасль имеет собственную базу эксплуатации оборудования, там, где есть оборудование, незаменима вспомогательная роль кабельной эстакады из алюминиевого профиля.Его функция специально используется для прокладки линий оборудования.Ниже приводится его роль в заводских приложениях.

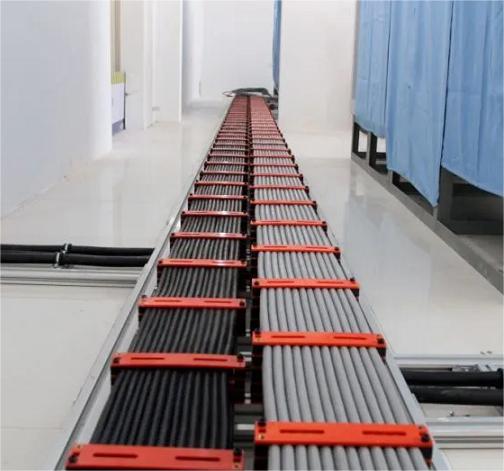

Картина используется в производственном цехе для облегчения электромонтажа шкафа.Его конструкция предполагает две формы установки: установку наверху шкафа и установку на наземной опоре.Он построен из алюминиевых профилей 4040 и разделен на двухслойную структуру проводки.Вы можете видеть на картинке. Вы можете четко видеть ситуацию с проводкой, и клиенты могут гибко настраивать ее в соответствии с фактическим использованием.Никакого сверления или специальных инструментов не требуется, что снижает рабочую нагрузку и время строительства.

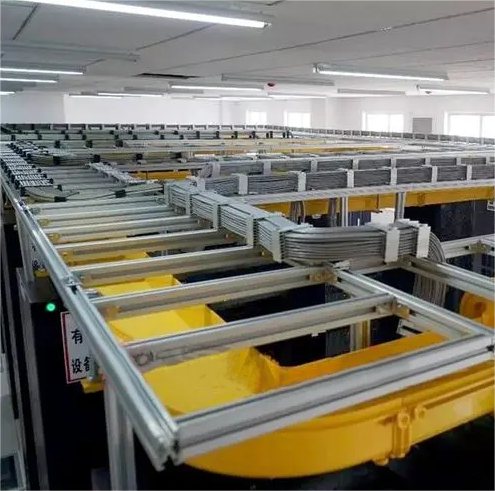

На рисунке 2 используется потолочная установка.Дно удобно для размещения рабочего оборудования.Для установки различного оборудования на автоматизированной сборочной линии необходима проводка.Маршрутизация сверху может сэкономить пространство и сделать сцену красивой.Используемые характеристики профиля также являются профилями 4040.Фурнитура, используемая в потолке. Для придания прочности не требуется профильная фурнитура.Он имеет специальные аксессуары, в том числе: разъемы с тремя отверстиями, пластины прямого подключения с четырьмя отверстиями, U-образные кронштейны, верхние крепления алюминиевой стрелы, верхние крепления проволочной стрелы, кронштейн стрелы с резьбой.
Кабельная стойка из алюминиевого сплава спроектирован как полностью открытый голый рсогласно этомуТребования Министерства информационной промышленности и могут использоваться для прокладки кабелей на потолке, вдоль стены и на вертикальных стойках.Он обладает хорошей несущей способностью, красив и удобен, удобен для будущего обслуживания, осмотра и ремонта.ТМетоды установки обычно делятся на следующие три типа.

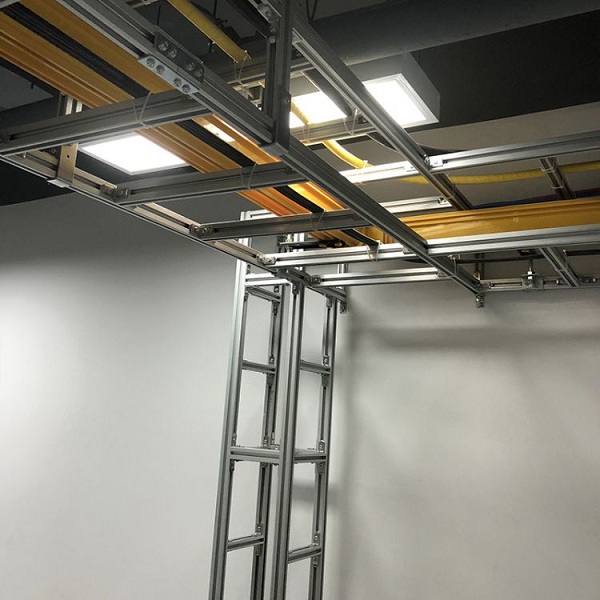

1.Монтаж потолка
| Монтаж потолка В настоящее время интегрированные кабели в центрах обработки данных популярны для восходящей маршрутизации.Верхняя направляющая стойка облегчает обслуживание и отвод тепла, способствует кондиционированию и вентиляции, а также может играть роль в предотвращении появления крыс и гидроизоляции.При проектировании следует полностью учитывать высоту места установки, а также освещение, противопожарную защиту, воздуховоды, балки и колонны и т. д. На верхней раме кабельной разводки рекомендуется устанавливать комплект подвесов через каждые 1,5 метра. .Конкретный пролет также необходимо рассчитывать исходя из фактической нагрузки.При локальной высокой нагрузке плотность подвески необходимо увеличить.При установке двухъярусных стоек вертикальное расстояние между стойками с сильным и слабым током должно составлять ≥300 мм.Из-за ограничения высоты верха в свету прочные и слабые кабельные стойки можно устанавливать в одной плоскости с интервалом по горизонтали ≥150 мм. |
2. Установка верхней части шкафа
 | Установка верхней части шкафа При фактической установке центра обработки данных подвеску невозможно установить по таким причинам, как слишком высокий пол, особая верхняя конструкция или владелец не хочет повредить потолок.В этом случае вы можете установить кабельную стойку в верхней части шкафа.Верхний кронштейн и корпус крепятся болтами.В верхней части шкафа нет отверстий, их нужно сверлить.Высота установки кронштейна произвольная.Нижняя монтажная стойка обычно находится на 150–200 мм выше верхней части шкафа.Фактическая высота должна полностью учитывать общую ситуацию в компьютерном зале и отдавать приоритет обеспечению места для проводки над монтажной стойкой.Следует отметить, что при таком монтаже необходимо, чтобы все шкафы были на своих местах, а расстояние между шкафами не должно быть слишком большим, что приведет к обрушению монтажной стойки из-за чрезмерного пролета, а шкафы будет неудобно регулировать после монтаж. |
3. Установка наземной опоры
 | Установка наземной опоры Установка наземной опоры заключается в установке проводки на земле и часто используется для наружных базовых станций.Подвешивать потолок в компьютерном зале не обязательно.Когда оборудование не на месте, кабельная стойка может зафиксировать конец стены и землю.Если в компьютерном зале имеется электростатический пол, в электростатическом полу необходимо сделать отверстия, чтобы можно было укоренить и закрепить колонны к земле. |
